Infraestrutura para ar condicionado

Deixe a obra pronta para o ar condicionado antes de fechar a parede, não depois.

Tubulação, dreno, elétrica dedicada e caixa de passagem instalados na fase certa da obra evitam quebra-quebra, retrabalho e aquele “buraco na parede nova” três meses depois de pintar tudo.

FALE COM NOSSA EQUIPE

O que é

Infraestrutura é a base que torna a instalação possível sem quebrar nada.

Infraestrutura (ou pré-instalação) de ar condicionado é o conjunto de tubulação, fiação elétrica, dreno e caixa de passagem deixado pronto no imóvel, em obra nova ou reforma,  para que o aparelho seja instalado depois sem precisar abrir parede, forro ou piso já finalizados.

Na prática, ela caminha junto com o restante da obra: sai na mesma etapa da elétrica e da hidráulica, embutida na alvenaria, no contrapiso ou no forro de gesso, até chegar a uma área técnica ou varanda onde a unidade externa vai ficar.

  • Elimina vazamento de água pelo sistema de drenagem
  • Sem tubulação ou fiação aparente comprometendo o acabamento
  • Zero quebra-quebra em parede, piso ou forro já prontos
  • Instalação futura mais rápida e mais barata
  • Valoriza o imóvel na hora da venda ou locação

Por que fazer na obra

Deixar para depois custa mais caro do que parece

~20%
das construtoras
seguem a infra correta
A maioria das obras residenciais e comerciais ainda entrega o imóvel sem nenhuma preparação para climatização.
0
quebras em
parede pronta
Com a infra pronta, a instalação futura não exige abrir alvenaria, forro ou piso já finalizados.
1x
Execução única e
sem retrabalhos
Elétrica, hidráulica e infra de climatização saem juntas, evita voltar à obra semanas ou meses depois.
FALE COM NOSSA EQUIPE

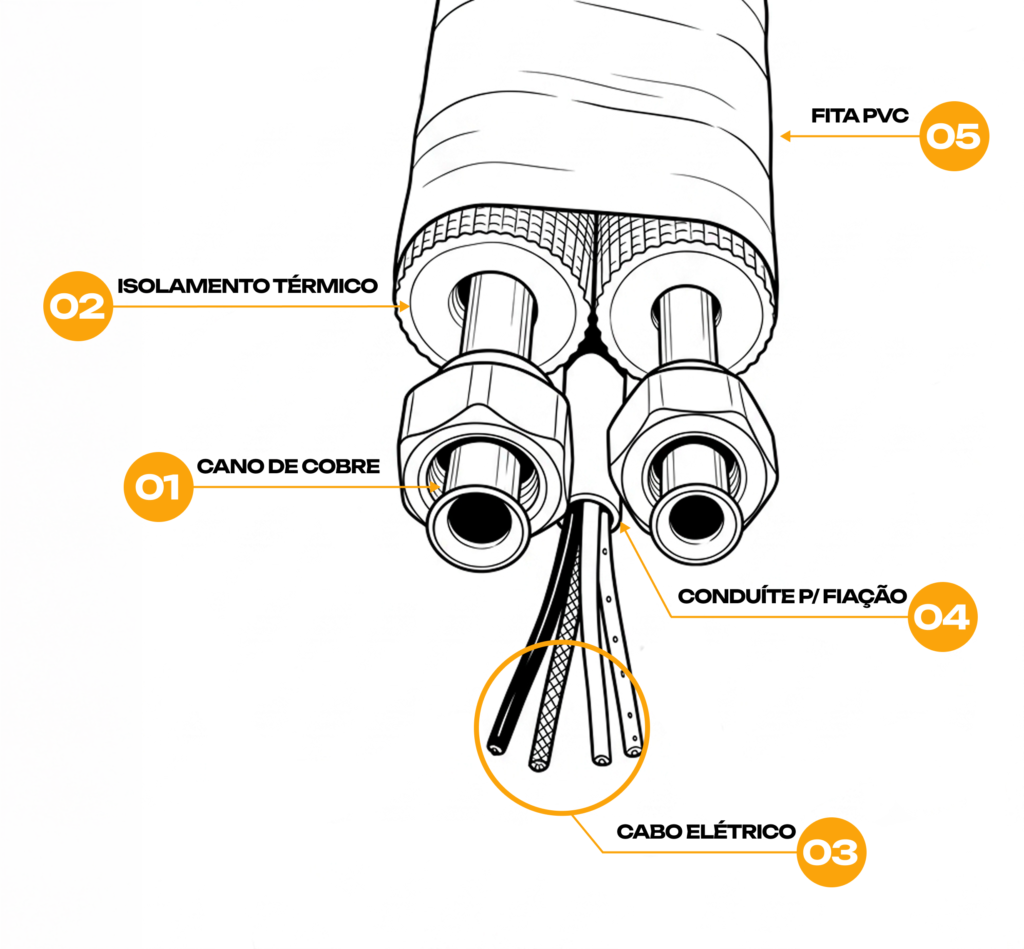

Componentes da infraestrutura

O que entra em um projeto de infraestrutura completo

Cada item se conecta ao seguinte: a tubulação define o isolamento, o isolamento define o conduíte, e assim por diante, até a caixa de passagem que recebe tudo.

01
Tubulação de cobre (linha frigorígena)
Cobre é o material indicado por praticamente todos os fabricantes, o alumínio não tem a mesma vida útil e não costuma ter garantia de fábrica.
02
Isolamento térmico
Reveste a tubulação de cobre para evitar condensação, perda de eficiência e formação de mofo dentro de paredes e forros.
03
Cabo elétrico dedicado (PP)
Circuito exclusivo para o ar condicionado, dimensionado pela capacidade do equipamento, nunca dividido com outras tomadas.
04
Conduíte para a fiação
Protege o cabo elétrico dentro da alvenaria e permite trocar a fiação no futuro sem quebrar nada.
05
Dreno em PVC com inclinação correta
Escoa a água da condensação até um ponto de esgoto, sempre em declive, nunca na horizontal, para não voltar água para dentro do aparelho.
06
Caixa de passagem (caixa de espera)
Recebe tubulação, dreno e fiação em um único ponto de acabamento, pronta para a instalação futura sem retoque de pintura.

Por sistema

A infraestrutura muda conforme o tipo de sistema

Split, Multi Split, Piso Teto ou Cassete: cada formato pede um ponto elétrico, um trajeto de tubulação e um dreno diferentes.

Split Convencional

Uma unidade interna para uma unidade externa. É o sistema mais comum em residências e o mais simples de prever na obra.

·1 linha frigorígena por ambiente.
·1 ponto elétrico dedicado.
·1 dreno individual.

Multi Split

Várias unidades internas ligadas a uma única unidade externa compartilhada, comum em casas e apartamentos com vários ambientes.

· Distâncias entre evaporadoras planejadas com cuidado
· Conexões e derivações previstas no projeto
· Unidade externa dimensionada para a soma das internas

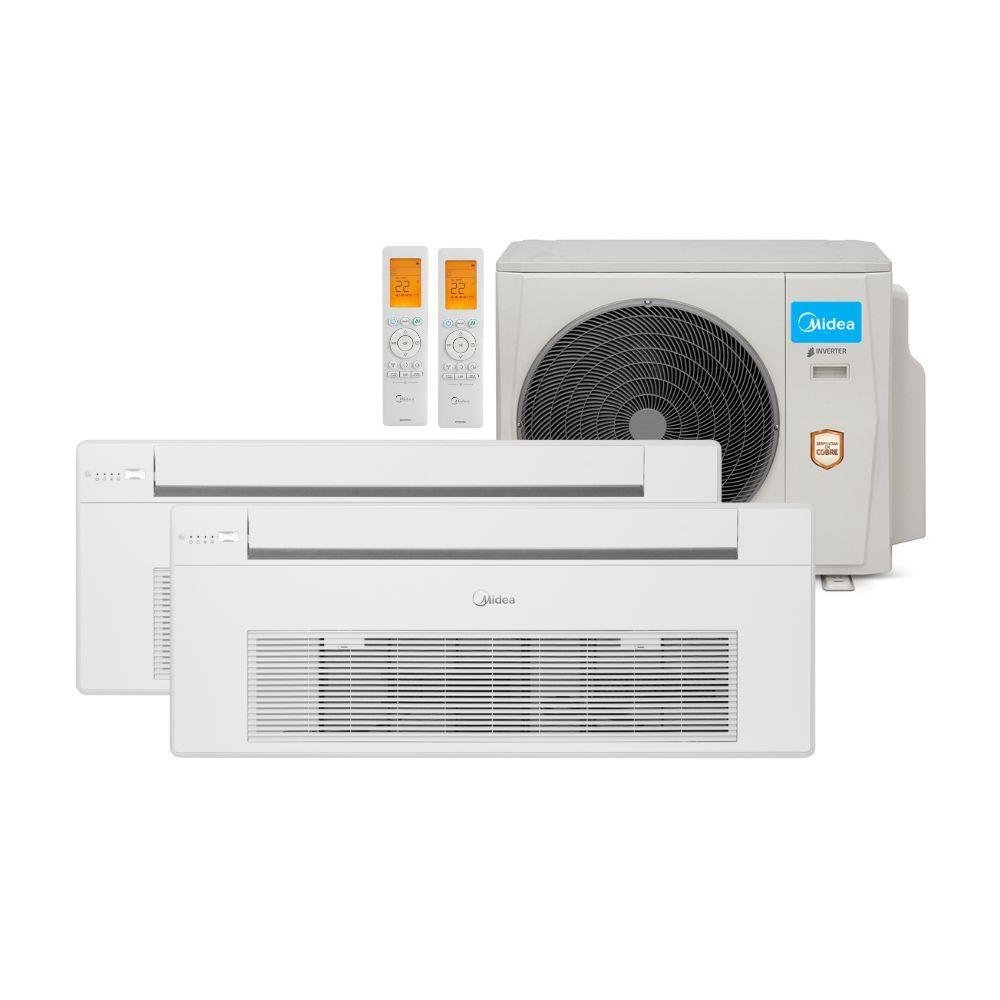

Cassete

Instalado embutido no forro, com distribuição de ar em várias direções, comum em lojas, escritórios e áreas comuns de condomínio.

· Exige forro rebaixado previsto no projeto
· Caixa de passagem posicionada no centro do ambiente
· Dreno com bomba quando não há declive suficiente

Piso Teto

Unidade interna instalada rente ao teto ou ao piso, indicada para ambientes amplos, salões comerciais e espaços com pé-direito alto.

· Infra dimensionada para maior vazão de ar
· Ponto elétrico e dreno na região do forro ou rodapé
· Tubulação com trajeto mais curto até a área técnica

Quando fazer

O momento certo na linha do tempo da obra

1
Projeto arquitetônico
Definição de onde ficarão os ambientes climatizados e a área técnica da unidade externa, junto com o projeto elétrico e hidráulico.
2
Levantamento de carga térmica
Cálculo da capacidade necessária por ambiente, que define bitola de cobre, cabo elétrico e disjuntor de cada ponto.
3
Alvenaria e instalações
Fase em que tubulação, dreno e conduíte elétrico são embutidos, junto com a passagem de água e luz, antes do reboco.
4
Caixas de passagem
Instaladas nos pontos de espera, permitindo acabamento perfeito de pintura e revestimento ao redor.
5
Acabamento
Pintura, revestimento e gesso fecham a obra com a infraestrutura já pronta, aguardando o equipamento.
6
Instalação do equipamento
Quando quiser, semanas, meses ou anos depois o técnico chega, conecta o aparelho e testa, sem abrir nada.

Atendimento

Onde atendemos

Visita técnica gratuita em Curitiba e toda a região metropolitana.

  • Curitiba
  • São José dos Pinhais
  • Araucária
  • Pinhais
  • Colombo
  • Campo Largo
  • Fazenda Rio Grande
  • Almirante Tamandaré
  • Piraquara
  • Toda a Região Metropolitana

Dúvidas se atendemos sua cidade? Pergunte no WhatsApp.



ENTRE EM CONTATO

Sua obra ainda está a tempo de receber a infraestrutura certa

Fale com a Ares antes da alvenaria fechar e evite quebra-quebra, retrabalho e gasto em dobro no futuro.
